雙金屬復合壓鑄成型或?qū)⒔o鋁合金壓鑄廠帶來新的機遇

來源： 譽格壓鑄人氣：7711 發布時間： 2019-10-17

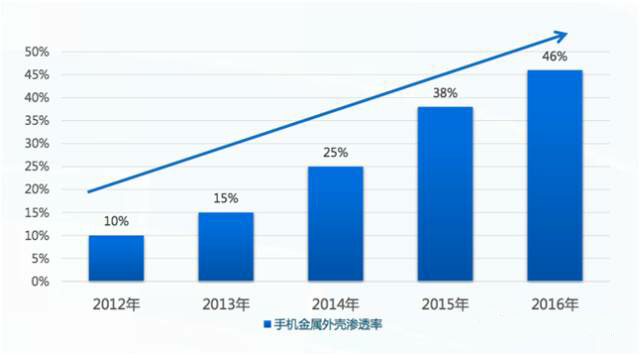

2012－2016年國內手機金屬外殼滲透率

近幾年來,隨著智能機出貨的持續增長,國內手機品牌開始大規模導入金屬機殼,使得手機金屬機殼的滲透率持續攀升。據有關專業機構分析,預計智能機金屬殼這一市場規模將會持續擴大,至2016年會達到2012年15倍以上的市場規模。

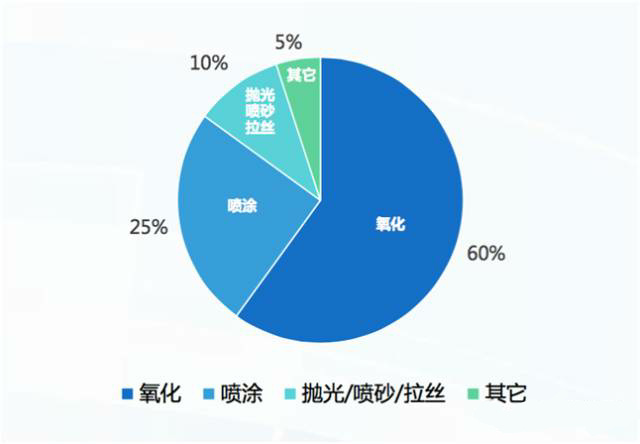

國內手機金屬外殼用表面處理分布情況

國內手機金屬外殼常用的表面處理主要包括：陽極氧化、噴涂、拋光／噴砂／拉絲等。其中陽極氧化應用最為廣泛，占比高達60%，；噴涂處理次之，占到總的25%左右；拋光／噴砂／拉絲約占10%。

一、為什么陽極氧化的優點

1.和噴漆相比，陽極氧化有一下優點：

陽極氧化膜厚度很小（陽極氧化膜厚度是微米級別，噴漆厚度是陽極氧化膜的2-3個數量級），有利于手機的輕薄設計；陽極氧化膜表面硬度高（一般可達到HRC30度，硬質陽極可達到HRC 50度），從而不易脫落、磨損；導熱性能好，有利于機身的散熱。

2.和拋光／噴砂／拉絲相比，陽極氧化有一下優點：

陽極氧化能夠得到更多的色彩，從而可以多元化設計；抗腐蝕性能強，能很大程度減少人體汗?jié)n對金屬機身的腐蝕。

二、陽極氧化的缺點

陽極氧化雖然受到消費者的歡迎，但有一個致命的缺點：它并不適用于所有的金屬。說的更直白一點，目前只有金屬鋁的陽極效果非常好（一般來講，要得到良好的氧化效果，鋁含量應不低于95%）。

在手機中框的加工過程中，壓鑄成型周期短、成本低（前提條件是較大批量的生產），但不能使用6063等鋁合金，目前主要使用壓鑄鋁如DM32（壓鑄鋁陽極有沙孔等明顯的缺陷）。CNC制程對材料幾乎無特殊要求，但成型周期長、成本高。

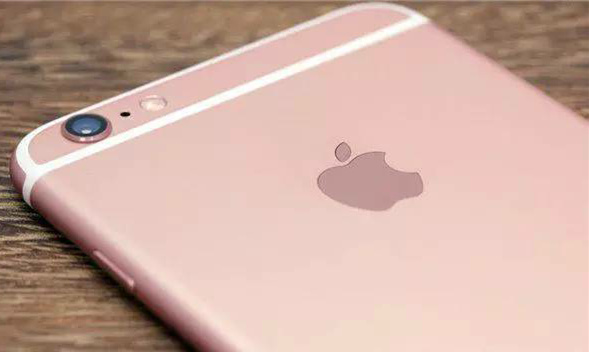

iPhone 6S的玫瑰金效果

三、如何解決陽極氧化只能用在純鋁上？

為了解決陽極氧化只能應用在高純度鋁上的問題，眾多手機結構件的工程師們費勁了腦筋。目前的主流研發方向是解決壓鑄鋁的陽極不良問題，這并非是一個簡單的課題：可能需要改變壓鑄鋁的組成和陽極的工藝。

然而，這里有另一個思路。這一種方法似乎更簡單、更方便：BCC技術，外框為可以陽極氧化的鋁合金，內部為壓鑄鋁；這樣聰明地將兩者的難點繞過了，所需擔心的只有兩種金屬的結合問題！

四、BCC技術是什么?

BCC=Bimetal Compound Casting ，中文為雙金屬復合鑄造成型。

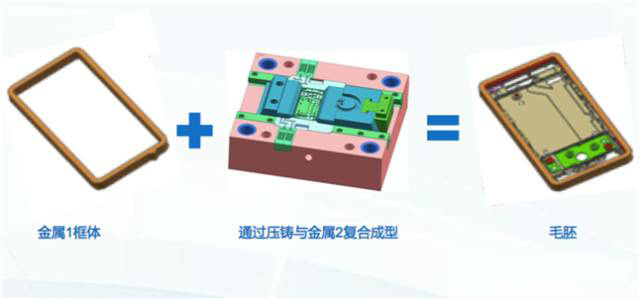

BCC技術示意圖

BCC技術將產品外觀件部分使用了6063、6061等可氧化的鋁材,而內置結構部分采用了DM32等壓鑄鋁,從而使產品達到外觀部分可氧化要求,并實現內部結構和外框的壓鑄一次成型。

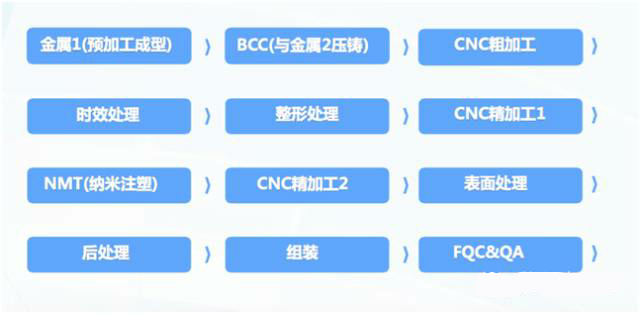

五、BCC技術的工藝流程是怎樣的？

BCC全制程主要包括以上12個步驟，除了大家熟悉的壓鑄成型、CNC加工、納米注塑、表面處理以外，還有時效處理和整形處理。

時效處理是由于壓鑄成型時的高溫會產生應力變形，需要在一定時間內將結構件自然冷卻，釋放殘留應力；時效處理的參數根據產品而定，下面給出一個常見的參數：260℃、30min、自然冷卻。

整形處理是直接熱處理或熱傳導方法糾正零件變形的方法。其參數根據產品而定，下面給出一個常見的參數：230℃、8-12s。

六、BCC技術有什么優勢、缺點？

和全CNC相比，BCC最大的優點就是在保證表面效果（中框）的條件下，大幅度降低結構件的加工時間，節約加工成本。另外，高純度鋁（如：6063）+壓鑄鋁可以進行氧化、噴涂、電泳處理，SUS（或Ti）+壓鑄鋁可以進行PVD、拉絲、拋光處理，為設計帶來了更多的可能！

當然，BCC技術也有缺點。目前來看，BCC只能應用在類似于手機中框上，而沒法應用在手機后蓋上（后蓋板裸露在外部，用壓鑄鋁就難以表面處理）。另外，人們對BCC技術的缺乏了解也是該技術推廣的一大難點。

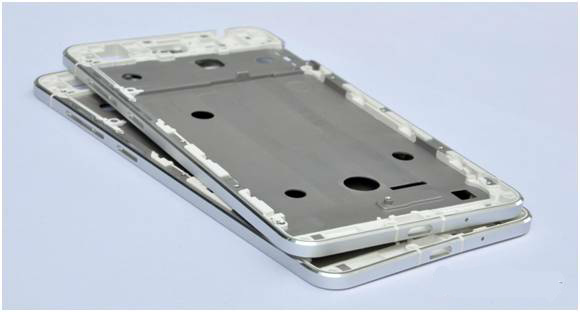

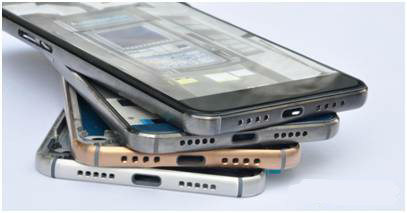

七、BCC技術案例分享

1.SUS+壓鑄鋁
