鋅合金壓鑄件為提高防護裝飾目的，一般都進行鉻酸鹽彩色鈍化處理。可以直接處理，也可以在鍍鋅后進行處理。直接彩色鈍化處理獲得的彩色膜不鮮艷，且處理過程中比較難以掌握，受操作因素和預處理因素影響，質量不能穩定 。同時需大量消耗污染環境的鉻酸鹽 。

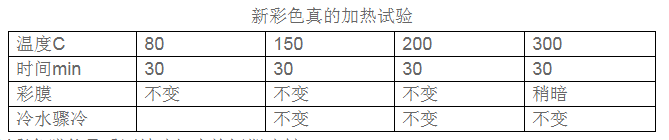

深圳譽格介紹一種鋅合金壓鑄件彩色處理新工藝，所使用的處理溶液不含 Cr6+，不對環境和人體產生污染 。處理后的彩色膜與基體結臺力牢固，遠優于常規的鉻酸鹽彩色鈍化膜 。膜一旦形成 ，用手指擦不掉。新的彩色膜還具有良好的防護性能和熱穩定性 (見下表)，可以有效地保護在較高溫度下使用的壓鑄件不被腐蝕。

新彩色膜能承受酒精噴燈火焰短期噴射。

新彩色膜形成的鋅壓件表面光滑美麗

1彩色膜處理的溶液與譽格工作條件

兩種金屬鹽                       5～ 50 g／L

絡合劑                           10～ 30 g／L

H3BO3                           5～ 20 g／L

活性劑                           1～5 ppm

pH                               3.5~6.5

溫度C                            5~35

D K(A／dm 2)                      0.1~0.25

時間min                          2~15

絡合劑可以是EDTA、乳酸、檸檬酸鹽等

pH值是該溶液控制的中心，當溶液 pH 值大于6.5時，很難成膜 ，pH 值小于 3，獲得結合不牢固的膜。事實上該溶液 pH十分穩定。

2 彩色膜的工藝過程 ，(ZZn4—1)

除油→活化 (HF 20～30 ml) →二次活化 (NaCN 30~50 g／L)NaOH 5～10 g／L→彩膜

彩色處理溶液 ，對油污與氧化物十分敏感這幾乎與電鍍予處理對電鍍的影響一樣 ，造成無油污和基體晶體完壘暴露的表面是獲得優質彩色膜的必要條件，成膜過程往往首先選擇上述 凈化的表面進行延長成膜時間，深圳譽格還可以得到褐色和黑色的表面膜 ，膜同樣光滑堅硬 ，其防護性能進一步提高，由于膜的熱穩定性相當好 ，摩托車、汽車里的鋅合金部件處理以后 ，將大大增長使用壽命。汽化器活塞浮子進行彩色膜處理，可以提高靈敏度和壽命。
